不銹鋼齒輪泵結構：
l、不銹鋼齒輪泵是臥式回轉泵，主要有泵體、齒輪、軸承座、安全閥、軸承及密封裝置等機件組成。
2、泵體、軸承座等為灰鑄鐵件，齒輪用高品質碳素鋼材制作，亦可根據用戶特殊需要用銅材料或不銹鋼材料制作
3、軸承座上有填料函室，起軸向密封作用。KCB-300～960型泵采用機械密約裝置，軸承采用單列向心球軸承。KCB—18．3～83.3型泵采用三個耐油橡膠圈和中間襯隔的一個擋圈組成，調節壓緊蓋上的兩只螺母來調節密封的程度，軸承采用銅基粉末含油軸承。另外，不銹鋼齒輪泵均可采用填料密封以彈性好、抗高溫和低溫、化學性質穩定且有自潤滑性能的柔性石墨做為填料。
4、不銹鋼齒輪泵內裝有安全閥，當泵或排出管道發生故障或誤將排出閥門全關閉而產生高壓和高壓沖擊時安全閥會自動打開，卸除部份或全部的高壓液體回到低壓腔，從而對泵及管道起到安全保護作用。

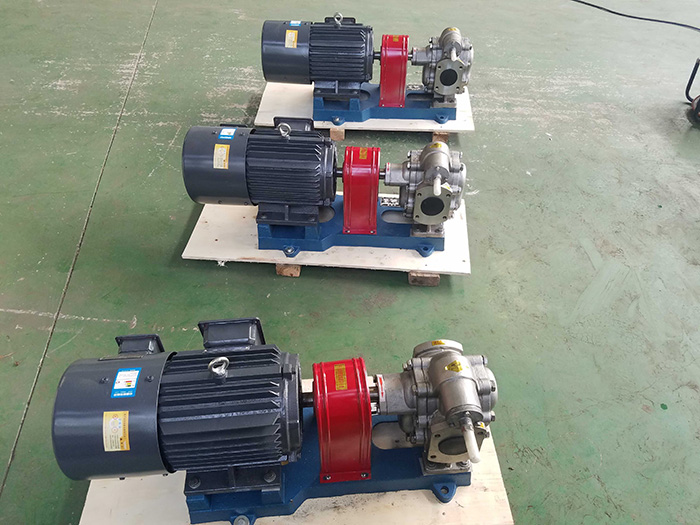

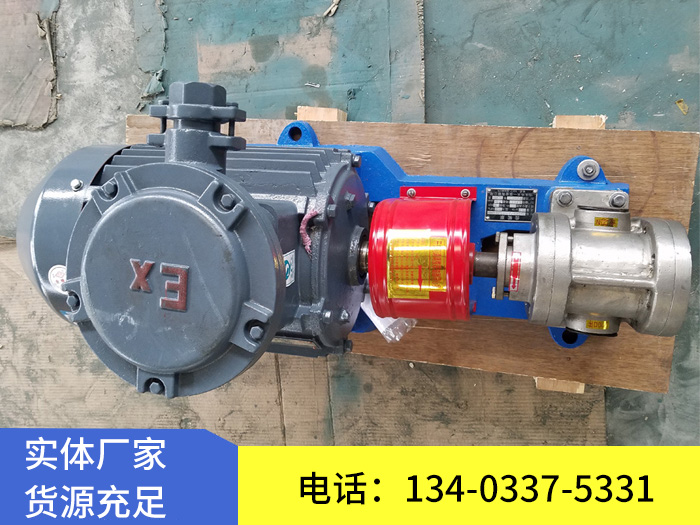

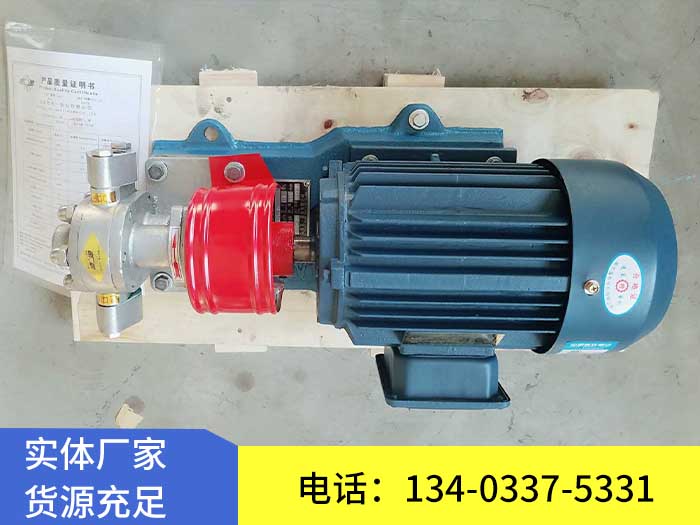

5、用彈性聯軸器直接與驅動電機聯接，并安裝在公共鑄鐵底盤上。



不銹鋼齒輪泵特性：

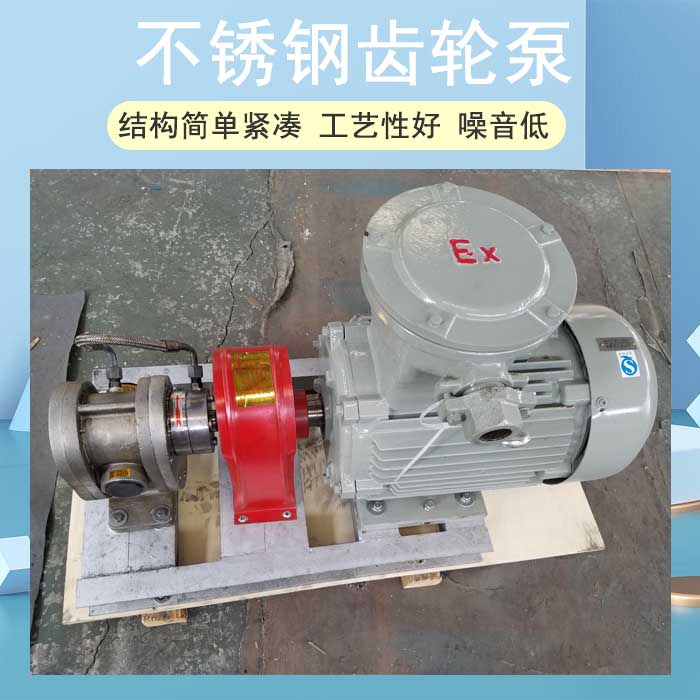

1、不銹鋼齒輪泵結構簡單緊湊，使用和保養方便。
2、不銹鋼齒輪泵具良好的自吸性，故每次開泵前不須灌入液體。
3、不銹鋼齒輪泵的潤滑是靠輸送的液體而自動達到的，故日常工作時無須另加潤滑液。
4、利用彈性聯軸器傳遞動力可以補償因安裝時所引起的微小偏差。在泵工作中受到不可避免的液壓沖擊時，能起到良好的緩沖作用。



不銹鋼齒輪泵卡死主要有哪些原因？

五、齒輪軸套選擇材質不正確，造成軸套磨損過快、或者軸套硬度多高造成的磨軸，從而引起不銹鋼齒輪泵抱軸或者卡死。



不銹鋼齒輪泵參數表：

型號	流量 Q		轉速 n r/min	排出壓力 p Mpa	必需汽 蝕余量 r m	效率 η %	電動機
	m3/h	L/min					功率KW	型號
KCB-18.3	1.1	18.3	1400	1.45	5	44	1.5	Y90L-4
2CY-1.1/1.45
KCB-33.3	2	33.3	1420	1.45	5	44	2.2	Y100L1-4
2CY-2/1.45
kcb-55	3.3	55	1400	0.33	7	41	1.5	Y90L-4
2CY-3.3/0.33
KCB-83.3	5	83.3	1420	0.33	7	43	2.2	Y100L1-4
2CY-5/0.33
KCB-135	8	135	940	0.33	5	46	2.2	Y112M-6
2CY-8/0.33
KCB-200	12	200	1440	0.33	5	46	4	Y112M-4
2CY-12/0.33
KCB-300	18	300	960	0.36	5	42	5.5	Y132M2-6
2CY-18/0.36
KCB-483.3	29	483.3	1440	0.36	5.5	42	11	Y160M-4
2CY-29/0.36
KCB-633	38	633	970	0.28	6	43	11	Y160L-6
2CY-38/0.28
KCB-960	58	960	1470	0.28	6.5	43	18.5	Y180M-4
2CY-58/0.28
KCB-1200	72	1200	740	0.6	7	43	37	Y280S-8





不銹鋼齒輪泵主要產品有鍛件產品、普通沙鑄產品、鑄產品和硅溶膠鑄產品等。外觀美觀、噪音低、使用壽命長等特點。是化工及腐蝕性設備配套的心儀產品。齒輪采用漸開線斜齒輪結構，采用 氟膠骨架油封和聚四氟高溫填料密封組合裝配,密封效果好,耐溫高，工況條件可以采用不銹鋼機械密封。
