當前位置：首頁>產品目錄>螺桿泵系列>G型單螺桿泵

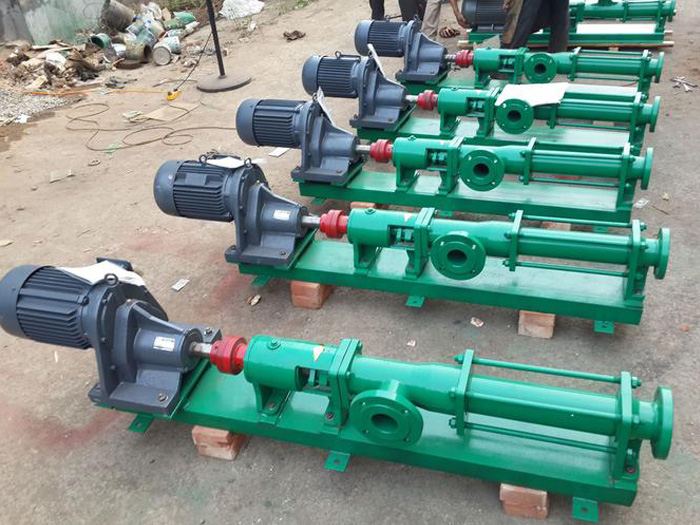

G型單螺桿泵

泊頭天一生產G型單螺桿泵，是公司的主打產品之一。G型單螺桿泵是依靠螺桿與襯套相互嚙合在吸入腔和排出腔產生容積變化來輸送液體的。

產地：河北省>泊頭市

供應商：天一泵業

技術服務熱線：

13403375331

G型單螺桿泵詳細內容介紹

天一泵業主推螺桿泵、磁力泵、圓弧泵、齒輪油泵等產品，對于螺桿泵的研究于設計，我們擁有豐富的經驗，其中G型單螺桿泵是一種內嚙合的密閉式螺桿泵，主要工作部件由具有雙頭螺旋空腔的襯套（定子）和在定子腔內與其嚙合的單頭螺旋螺桿（轉子）組成。下面我們一起來看一下G型單螺桿泵吧。

G型單螺桿泵型號意義：

單螺桿泵已經被廣泛使用，又被稱為偏心轉子泵。由于其優良的性能，在國內的應用范圍也在迅速擴大。它的特點是對介質的適應性強、流量平穩、壓力脈動小、自吸能力高，這是其它許多泵種所不能替代的。螺桿泵也被稱為污泥泵，是因為可以自如抽吸濃度和粘度都較高的泥漿類物料，在運輸時可自吸，可反向輸運，可長時間穩定工作，工作效率由轉速決定，是處理高粘度物料的理想設備。

G型單螺桿泵屬于轉子式容積泵，它是依靠螺桿與襯套相互嚙合在吸入腔和排出腔產生容積變化來輸送液體的。它是一種內嚙合的密閉式螺桿泵，主要工作部件由具有雙頭螺旋空腔的襯套（定子）和在定子腔內與其嚙合的單頭螺旋螺桿（轉子）組成。當輸入軸通過萬向節驅動轉子繞定子中心作行星回轉時，定子 — 轉子副連續地嚙合形成密封腔，這些密封腔容積不變地作勻速軸向運動，把輸送介質從吸入端經定子 — 轉子副輸送至壓出端，吸入密閉腔內的介質流過定子而不被攪動和破壞。
襯套內表面具有雙螺紋，其任意截面為一長圓，兩端是半徑為R（等于螺桿截面半徑）的半圓，中間是長為4e的直線段。襯套的任意截面都是相同的長圓，只是彼此互相錯開一個角度。

螺桿裝入襯套后，螺桿表面與襯套內螺紋表面之間形成一個個封閉的腔室，同時任意截面也被分成上下兩個月牙形工作室。當螺桿旋轉時，靠近吸入室的一個工作室的容積逐漸增大，形成負壓，在壓差的作用下液體被吸入工作室。隨著螺桿的繼續轉動，工作腔容積不斷增至大后，這個工作室封閉，并將液體沿軸向推向壓出室。與此同時上下兩個工作室交替循環地吸入和排出液體，因此液體被連續不斷地從吸入室沿軸向推向壓出室。

G型單螺桿泵的安裝圖解析：

G型螺桿泵與其他泵類的優勢比較：
1、與離心泵相比螺桿泵無需安裝閥門，流量是穩定的線性流動；
2、與柱塞泵相比螺桿泵具有自吸能力強、吸入高度強；
3、與隔膜泵相比螺桿泵可輸送各種混合雜質含有氣體及固體顆粒或纖維的介質，也可輸送各種腐蝕性物質；
4、與齒輪油泵相比，螺桿泵可輸送高粘度的物質；
5、與柱塞泵，隔膜泵及齒輪泵不同的是，螺桿泵可用于藥劑填充和計量。

G型單螺桿泵的性能參數：

型號	轉速 r/min	流量 m³/h	壓力 MPa	電機 KW	揚程 m	進口 mm	出口 mm	允許顆粒直徑 mm	允許維修長度 mm
G20-1	960	0.8	0.6	0.75	60	25	25	1.5	25
G25-1	960	2	0.6	1.5	60	32	25	2	30
G25-2	960	2	1.2	2.2	120	32	25	2	30
G30-1	960	5	0.6	2.2	60	50	40	2.5	35
G30-2	960	5	1.2	3.0	120	50	40	2.5	35
G35-1	960	8	0.6	3.0	60	65	50	3	40
G35-2	960	8	1.2	4.0	120	65	50	3	40
G40-1	960	12	0.6	4.0	60	80	65	3.8	45
G40-2	960	12	1.2	5.5	120	80	65	3.8	45
G50-1	960	20	0.6	5.5	60	100	80	5	50
G50-2	960	20	1.2	7.5	120	100	80	5	50
G60-1	960	30	0.6	11	60	125	100	6	60
G60-2	960	30	1.2	15	120	125	100	6	60
G70-1	960	45	0.6	15	60	150	125	8	70
G70-2	720	45	1.2	18.5	120	150	125	8	70
G85-1	720	65	0.6	15	60	150	150	10	80
G105-1	500	100	0.6	22	60	200	200	15	110
G135-1	400	150	0.6	37	60	250	250	20	150
