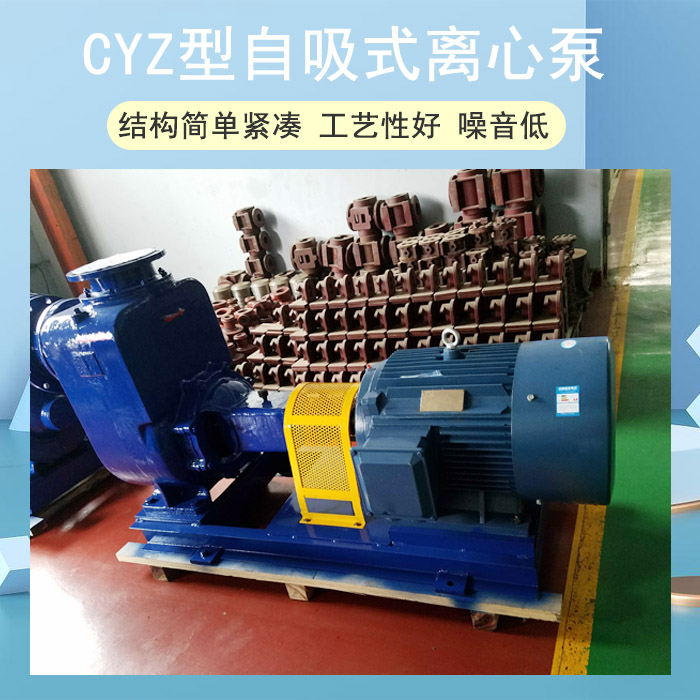

CYZ型自吸式離心泵的安裝需嚴格遵循技術規范，以確保其自吸性能和運行穩定性。以下是詳細的安裝步驟及注意事項：
一、安裝前準備

檢查設備：仔細檢查CYZ型自吸式離心泵及其零部件是否完好，包括泵體、電機、聯軸器、軸承等，確保無損壞或缺陷。
準備工具和材料：準備必要的安裝工具和材料，如起吊設備、水平儀、螺栓、墊片、水泥漿等。
確定安裝位置：安裝位置應離所泵供水源較近，確保水源水面到離心泵葉輪中心線的垂直距離（即吸程）不多過泵的允許吸上真空高度。同時，安裝位置應便于檢修和維護，且泵房須滿足防火、通風、安全、密閉、避光等要求。

二、安裝步驟

基礎檢驗與處理：
基礎坐標、標高、尺寸、預留孔洞應符合設計要求。基礎表面應平整，無油污、碎石、泥土、積水等。
預埋地腳螺栓的螺紋和螺母應保護完好，放置墊鐵部位表面應鑿平。

放置底座：
將底座放在基礎上，并用墊片檢查墊平度。若機組附帶底座且已校正，找平底座時可不必卸下水泵和電機。
在地腳螺釘附近墊楔形鐵，將底座墊高20~40毫米，以便校平后填充水泥漿。

校正底座水平度：
使用水平儀檢查底座的水平度，確保底座平穩無晃動。
找平后用水泥漿填充底座，待水泥干涸后應再次檢查水平度。

安裝水泵與電機：
清理底座的支承平面、水泵腳和電機腳平面上的污物。
將水泵和電機放到底座上，調整泵軸水平。使用螺栓將水泵固定在底座上，以防走動。
吊起電機，使泵聯軸器和電機聯軸器配合，放下電機到底座上相應位置。

調整聯軸器：
調整兩聯軸器間隙為5mm左右，并校正電機軸與泵軸的軸心線是否重合。可將平尺放在聯軸器上，兩聯軸器外圓應與平尺相平。若不重合，應調整電機或泵的相對位置，或墊以薄鐵片來調整。
在聯軸器圓周上幾個不同的位置用塞尺測量兩聯軸器平面間的間隙，確保聯軸器平面一周上較大和較小的間隙之差不多過0.3mm，兩端中心線上下或左右的差數不多過0.1mm。

連接管道：
用法蘭將CYZ型自吸式離心泵與進出管路連接，確保管道密封性良好。
管路與閥門的重量不應由泵來承擔，建議分別支撐。
在進出口管道中安裝止回閥和調節閥，以滿足所需的流量和壓力。對于高揚程泵，為防止水錘，還應在出口閘閥前安裝一只止回閥。

安裝支撐架：
如管路已安裝好，應確保進出管路在同一中心線上，并在管路進出口附近安裝支撐架，以防止管路振動對泵造成影響。

三、安裝后檢查與調試

檢查安裝精度：再次檢查聯軸器的對中精度和泵的水平度，確保符合安裝要求。

潤滑與加油：檢查泵的油杯并加油，盤動聯軸器，確保水泵盤車靈活，無異常現象。

試運轉：
打開進水閥門、水泵排氣閥，使水泵灌滿水，將水泵出水管上閥門關閉。
先點動水泵，檢查有無異常、電動機的轉向是否符合泵的轉向要求。
