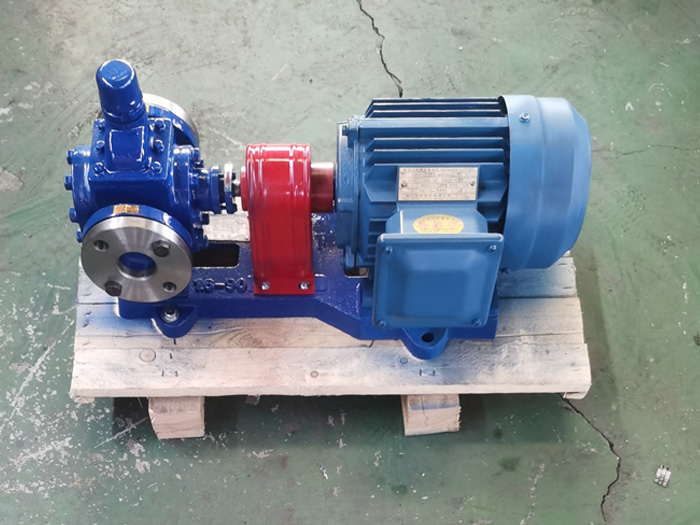

希望大家通過本文的介紹,可以對YCB圓弧齒輪泵入口和出口管線情況內容有定的認識與了解,下面看一下相關的內容簡介。YCB圓弧齒輪泵主要有齒輪、軸、泵體、泵蓋、軸承套、軸端密封等組成。齒輪采用雙圓弧正弦曲線齒形制造。它與漸開線齒輪相比突出的優點是齒輪嚙合過程中齒廓面沒有相對滑動,所以齒面無磨損,運轉平穩,無因液現象,噪音低、壽命長、效率高。
YCB圓弧齒輪泵入口和出口管線情況
一般來說,入口和出口管徑要不小于泵體的接口直徑。為了保泵的正常吸入,入口管徑希望盡可能地短,并且減少?gòu)濐^。所有的入口管線長度或者泵與液面高度差的因素,都可以歸結到NPSHa的概念范圍,差別是NPSHa是對應泵入口充滿液體的情況。如果泵工作前,入口管線是空的,那么須考量泵在無液體狀態下z長的允許運行時間以及在這種情況下泵的抽吸能力。 對于需要自吸的場合,泵的干運轉能力以及在干運行時的抽吸能力顯得非常重要了,否則泵會直接燒壞。NP系列微型磁力齒輪泵可以達到z長100小時的干運轉時間以及1米左右全干狀態的垂直吸上能力。出口管徑會影響到出口的系統壓力,特別是在輸送高粘度的液體時,有時出口管徑大一 級,出口的管道壓力可以有30%甚至要高的降幅,這對于日常運行的節能將起到非常大的作用。齒輪泵的出口管路系統要防止憋壓,我們公司提供的直流無刷電機一般都帶有過流保護功能,我們也建議用戶在可能的情況下在出口管路上安裝安全閥,以防止過高的出口壓力損壞管道或泵體。我司的產品不提供泵頭內置的安全閥,因?yàn)檫@類型產品體積太小,一旦泵內安全閥開啟,所有的能量將推動液體在狹小的泵頭空間高速循環,液體的溫度會很快上升。包括齒輪泵都發生過由于泵頭安全閥開啟引起過熱將泵卡死磨損的現象。
YCB圓弧齒輪泵停止運轉后應關閉泵的人口閥門,待泵冷卻后再依次關閉附屬系統的閥門。排出泵內積存的液體,防止銹蝕和凍裂。關于YCB圓弧齒輪泵的齒輪泵入口和出口管線情況介紹到這里到一段落了。
