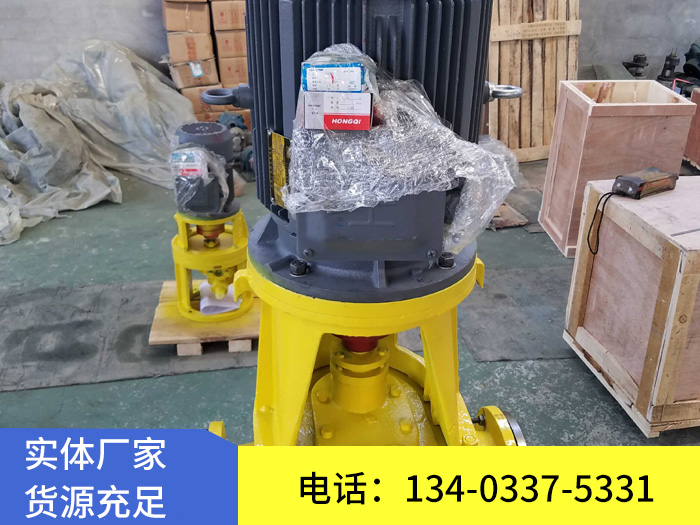

立式圓弧泵由泵體、齒輪、軸、軸封、前蓋支架、后蓋支架、聯軸器、電機、泵頭底座、安全閥等零部件組成，采用了立式結構可以縮小占地面積，可以節省安裝空間。立式圓弧泵齒輪采用的結構是雙圓弧正弦曲線齒形，與普通齒輪泵的漸開線齒輪相比，比較突出的優點是齒輪嚙合過程中齒廓沒有相對滑移，齒面磨損極小，而且無困油現象。
立式圓弧泵主要用于石油、化工、鋼鐵、冶金、礦業、電站、環保等行業的壓縮機、冷凍機、船舶等大型機械設備的強制潤滑和各種機械設備中的稀油站系統長期連續工作場合。
立式圓弧泵的安裝注意事項：
1、油泵安裝前，應檢查泵和電機是否受到損壞。
2、油泵和電機安裝在底板上，起吊時，吊繩要吊在底板的吊環中，吊單泵頭時吊在進出口法蘭管道上。
3、油泵應固定在牢固的地基上，用螺栓緊固，如果單泵頭暗轉在機械上，需要選擇放在振動小的地方。
4、泵的進出口管道尺寸應不小于泵進出口尺寸，進油管應采用稍大的管徑，進油管應越短越好，彎頭應采用彎曲半徑較大的，管道上的閥門應采用閘閥以減少阻力。
5、油泵無需安裝底閥，建議在進油管入口處安裝金屬濾網，濾網有效面積應不小于管道管徑面積的二倍，進油管道吸油口處應切成 45°斜角。
6、泵軸和電機軸安裝應安裝同心，當安裝同心度不好時，轉動有可能使聯軸器的螺栓剪短。
